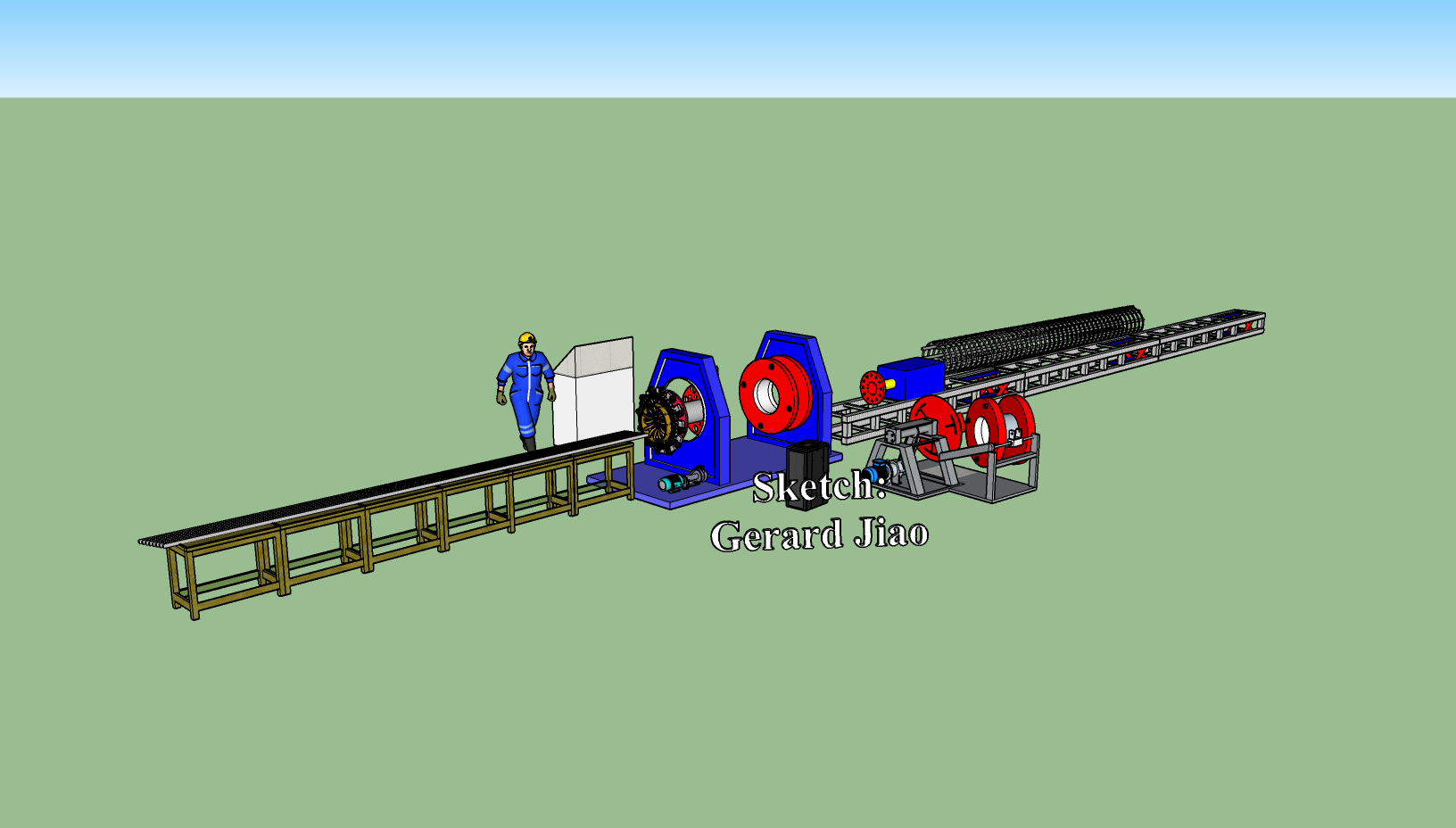

Soudeuse à cage polaire conique

La soudeuse à poteau conique convient à la cage de renfort de poteau en béton, au soudage de cage de renfort de poteau en béton précontraint, une bonne solution au diamètre de poteau conique de 1:75 degrés, la force de soudage en acier de la barre de construction est faible, le servo automatique de support et d'autres problèmes techniques, avec une haute Efficacité, soudage solide, formage rapide, haute précision, erreur de petit diamètre, etc.

Dans le processus de soudage, le corps principal de la cage de renfort ne tourne pas, la rotation du renfort annulaire, le pas peut être réglé arbitrairement en fonction des exigences, et il a la fonction de libération automatique de la cage et de déchargement de la cage.Le mécanisme de soudage à réglage automatique est adopté pour rendre le soudage du corps de la cage plus ferme.

Paramètres techniques : Paramètres techniques :

1, diamètre de la pointe : 190 mm, 230 mm, 270 mm, 310 mm

2, longueur du squelette en acier à souder : 7500 ~ 15000 mm

3. Cône de poteau : 1:75

4, diamètre de la barre longitudinale, grade : (12 mm, 14 mm, 16 mm)

5, le nombre de tendons longitudinaux : 10~20

6, diamètre de la barre annulaire, matériau : (4 mm ~ 6 mm ; (selon le diamètre de la barre longitudinale, le nombre de racines, la détermination complète de la longueur)

7, matériel de barre d'anneau : Q195 (recommandé) ou Q235 ;

8, vitesse de soudage : cage en acier de 15 m en 4 minutes environ (à l'exclusion du temps d'usure du renfort) ;Le chariot de traction peut être retourné rapidement ;

9. Mode de soudage : soudage par résistance

10, mode de fonctionnement de soudage : la barre principale ne tourne pas, la barre de sonnerie tourne

11, lancement : 0-150mm (peut être arbitrairement placé selon les conditions)

12, la façon de porter les tendons : artificielle.

13, mode cage de libération: auto-déchargement mécanique

15, taux d'erreur de diamètre : ± 2 mm

16, la tension de fonctionnement du transformateur de soudage principal : 380 V

17, puissance du transformateur : 300 KVA

18. Puissance motrice : 14KW

19. Puissance auxiliaire :≥6kg d'air comprimé (compresseur d'air de 2m2 fourni par l'utilisateur)

20, mode de contrôle : contrôle du programme PLC, interface homme-machine
